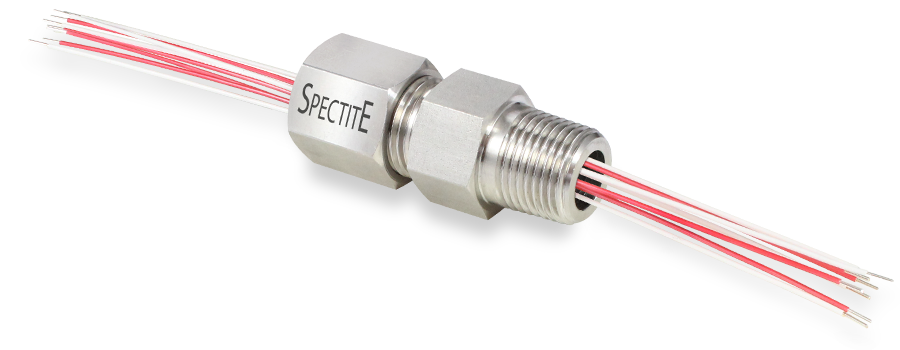

Serie BSF Druk- en vacuümafgesloten doorvoeren voor lagersensoren
Advies nodig bij het kiezen
van een doorvoer?
Neem contact met ons op:
0495-513750 of stuur ons een e-mail
Deze doorvoeren zijn ontworpen voor gebruik met lagersensoren, voor het afdichten van individuele sensor- of instrumentatiedraden die een met olie gevulde lagerbehuizing verlaten om te voorkomen dat er olie langs de sensorkabels migreert.
Veel voorkomende lagedruktoepassingen zijn het afdichten van sensordraden in motoren, pompen, generatoren enz. en andere soorten sensoren waar ze een procesbehuizing verlaten.
Serie BSF doorvoeren dichten geïsoleerde draden af van 32 AWG (0,2 mm) tot 20 AWG (0,8 mm). Er zijn drie doorvoermaten (2 tot 4) 1/4", 1/2" en 3/4" procesaansluitingen met BSPT (conisch gas van DIN 2999 'R') en NPT schroefdraad samen met ISO, SAE en UNF schroefdraad zoals getoond in sectie 3.
Spectite® koppelingen zijn ontworpen voor gebruiksgemak bij installatie. Elementen kunnen worden aangepast, verwijderd en vervangen wanneer het proces niet onder druk of vacuüm staat.
- Afdichting op geïsoleerde draden
- Onderdompelingslengte van het element kan eenvoudig worden aangepast
- Doorvoer in drie maten
- Ontworpen voor eenvoudige installatie van draden met een totale diameter van 0,5 mm tot 3,5 mm
- Drukbereik: Vacuüm tot 3 bar
- Temperatuurbereik: -40°C tot +225°C

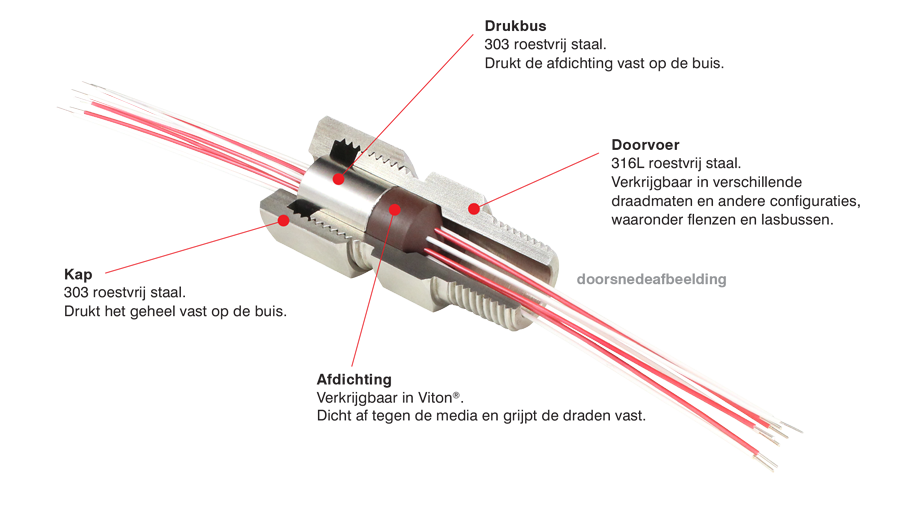

- 316L RVS bevochtigde delen (zie afbeelding hierboven)
- Herbruikbare en vervangbare interne componenten
| Standaard carrosseriestijl (A-kap) | Verlengstuk met schroefdraad (B-kap) | Lasbus | Flenzen |
|---|---|---|---|
 |
 |
 |
 |

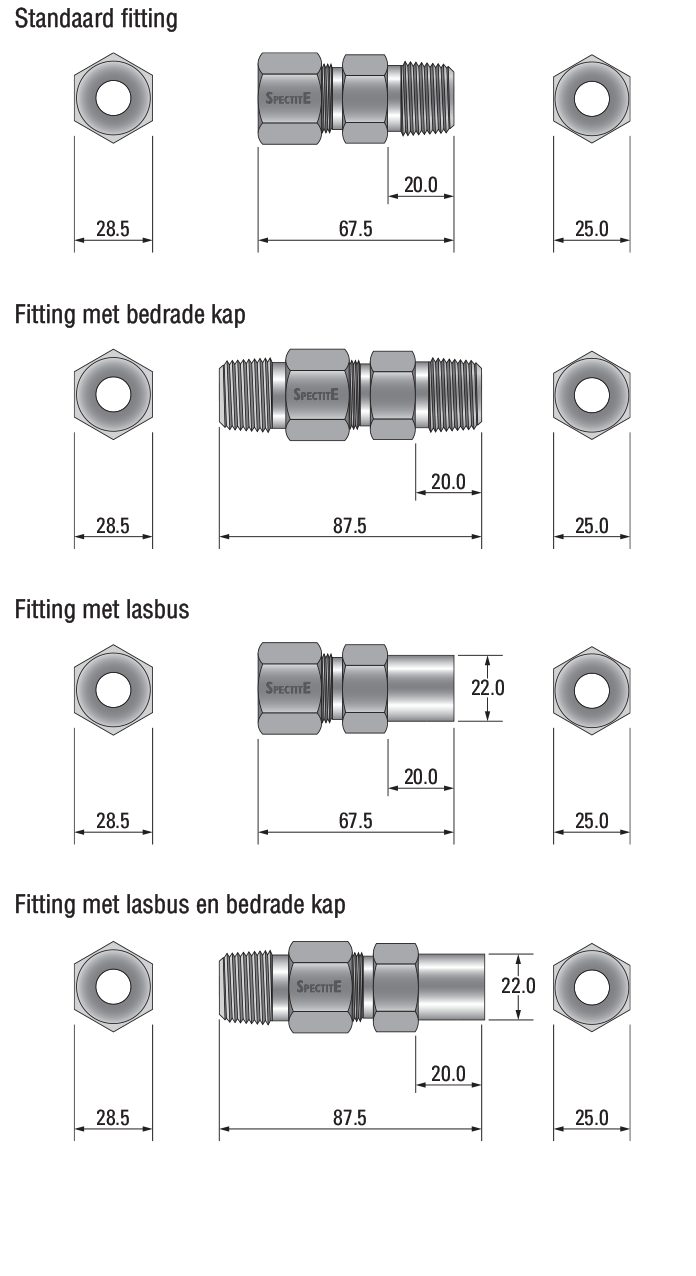

| Standaard Type geschikt voor de meeste toepassingen. | Hiermee kan de wartel zowel in het proces als in een aansluitkop of leiding aan het andere uiteinde van het proces worden aangesloten. | Geleverd zonder schroefdraad voor permanente installatie in het proces door middel van lassen. Specificeer als 'WELD' voor de draadmaat in de bestelcode. | Voor aansluiting op een flens in het proces, zie Optionele flenzen voor meer informatie over de standaard beschikbare flenzen. |
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) |
|---|---|---|
| Standaard maat schroefdraad | Standaard maat schroefdraad | Standaard maat schroefdraad |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT |
| Alternatieve schroefdraad maat | Alternatieve schroefdraad maat | Alternatieve schroefdraad maat |
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 |
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 |
| Afdichtmateriaal | Code | Kleur | Voorbeeld | Temperatuurbereik | Herbruikbaar | Materiaaldefinitie en eigenschappen |
|---|---|---|---|---|---|---|

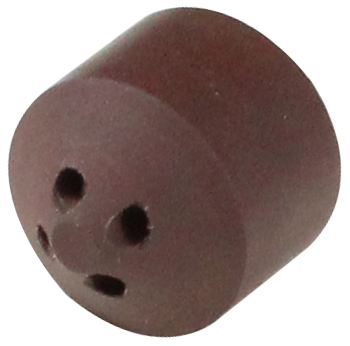

| Viton® | V | Bruin |  |
-40°C tot +225°C (met tussenpozen tot +285°C) |
Yes | Fluorelastomeer. Bestand tegen koolwaterstoffen, corrosieve chemicaliën en aardolie. Oplosmiddel-, zuur- en basebestendig. Lage permeatiesnelheid. Mechanisch robuust bij hoge temperaturen. |
| Stijl A (Supplied as STANDAARD) | Omschrijving | Stijl 'B' (Alternative cap) | Omschrijving |
|---|---|---|---|
 STANDAARD |

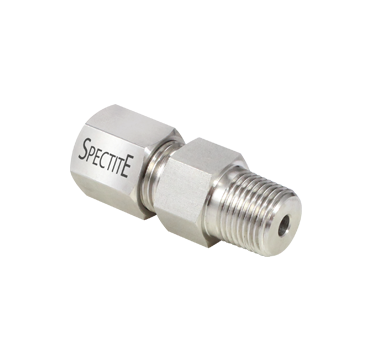

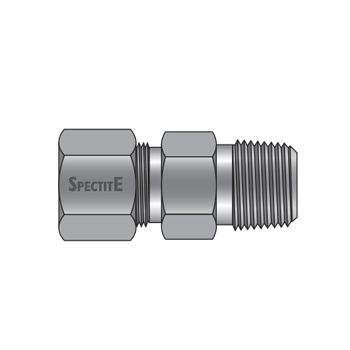

Standaard fitting met enkele draad voor directe montage in het proces |  |

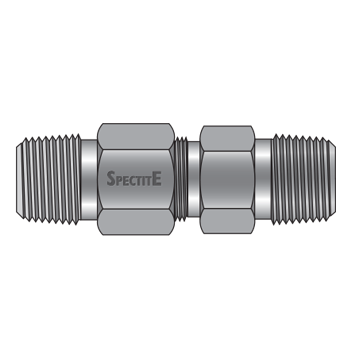

Standaardkoppeling met een verlengstuk met schroefdraad type B voor aansluiting op een beschermslang/behuizingskop. De schroefdraadvorm is dezelfde als de processchroefdraad, tenzij anders aangegeven. Als een andere draadvorm nodig is, geef dit dan aan na de ‘B’ in de bestelcode, bijvoorbeeld: Als een B kap wordt gebruikt met een lasnekfitting, moet de schroefdraadvorm worden gespecificeerd. |
| Stijl | Voorbeeld | Onderdeel | Maximaal Mogelijke Procesaansluiting |
Buitendiameter | Hoogte |
|---|---|---|---|---|---|

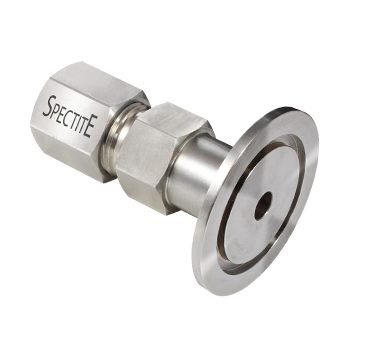

| KF FLENS |  |
KF16 | Maat 2 | 30mm | 5.08mm |
| KF25 | Maat 3 | 40mm | 5.08mm | ||
| KF40 | Maat 5 | 55mm | 5.08mm | ||
| KF50 | Maat 5 | 75mm | 5.08mm | ||

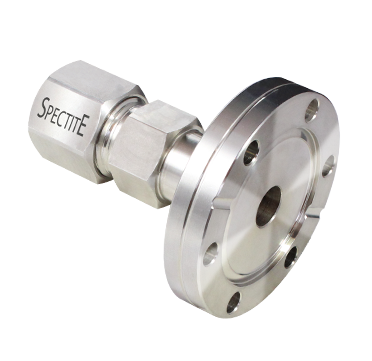

| CF FLENS | |
DN16CF | Maat 3 | 33.8mm | 7.6mm |
| DN25CF | Maat 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Maat 5 | 69.9mm | 12.7mm | ||
| DN50CF | Maat 5 | 85.7mm | 16.0mm | ||
| DN63CF | Maat 5 | 114.3mm | 17.3mm |
CF-flenzen zijn van het niet-roteerbare (vaste) type en voldoen aan ISO3669-2017.
KF-flenzen voldoen aan de ISO 2861 specificatie.
Vele andere stijlen flenzen zijn beschikbaar op aanvraag (DIN, JIS, ANSI, etc.), neem contact op met TC voor meer informatie.
Afmeting Body, drukgids 1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Aantal elementen |
Maat 2 (1/4") | Aantal elementen |
Maat 3 (1/2") | Aantal elementen |
Maat 4 (3/4") | |
|---|---|---|---|---|---|---|---|
| Afdichtmiddel | V | V | V | ||||
| Draad Maat3 | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel 1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
||||||
| Minimum | Maximum | ||||||
| 0.5mm | 1.5mm | 2 tot 4 | 3 bar | 2 tot 8 | 3 bar | 2 tot 14 | 3 bar |
| 1.8mm | 2.8mm | 2 tot 4 | 2 tot 8 | ||||
| 2.9mm | 3.5mm | 2 tot 6 | |||||
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere typen procesaansluitingen beschikbaar.
- De getoonde elementdiameters zijn de gangbare maten die routinematig worden gevraagd voor algemene industriële toepassingen. Andere maten zijn leverbaar tussen de aangegeven minimale en maximale diameters.
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) |
|---|---|---|
 |
 |
 |
