Serie WFR Druk- en vacuümafgesloten doorvoeren voor blanke draden
Advies nodig bij het kiezen
van een doorvoer?
Neem contact met ons op:
0495-513750 of stuur ons een e-mail

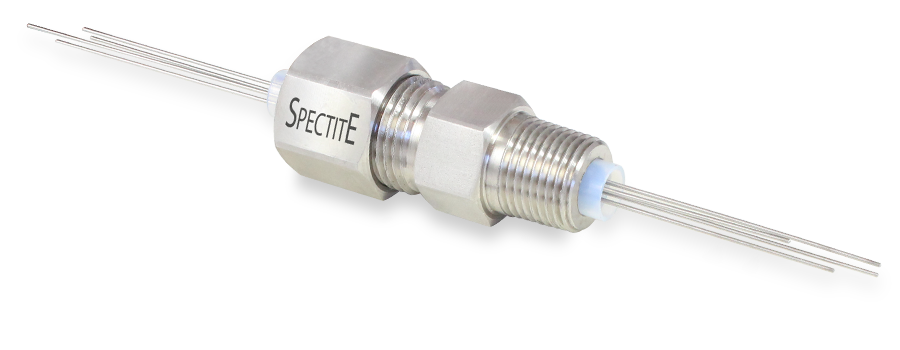

Als er meerdere blanke draden door een drukgrens moeten, kunnen de doorvoeren uit de serie WFR zorgen voor een efficiënte afdichting zonder epoxy of andere niet-regelbare opspanmethoden.
Doorvoeren uit de serie WFR dichten draden af met een diameter van 0,5 mm tot 3,2 mm (24 AWG tot 8 AWG). Er zijn vier behuizingsmaten (1 tot 4) met 1/8“, 1/4”, 1/2“ en 3/4” procesaansluitingen met BSPT (conisch gas of DIN 2999 'R') en NPT schroefdraad samen met ISO, SAE en UNF schroefdraad zoals aangegeven in de Doorvoermaten sectie.
Spectite® koppelingen zijn ontworpen voor gebruiksgemak bij installatie. Elementen kunnen worden aangepast, verwijderd en vervangen wanneer het proces niet onder druk of vacuüm staat.
- Afdichting op blanke draden voor instrumentatiesignalen en/of spanningen
- Drukbereik: Vacuüm tot 700 bar
- Temperatuurbereik: -200°C tot +230°C
- 316L RVS bevochtigde delen
- Keuze uit vijf afdichtingsmaterialen
- De individuele draden kunnen zonder volledige demontage worden vervangen
- Herbruikbare fitting - afdichting en interne componenten vervangbaar
- ATEX / IECEx / EACEx gecertificeerde versies beschikbaar, neem contact met ons op voor meer informatie
| Standaard carrosseriestijl (A-kap) | Verlengstuk met schroefdraad (B-kap) | Lasbus | Flenzen |
|---|---|---|---|
 |
 |
 |
 |
| Standaard Type geschikt voor de meeste toepassingen. | Hiermee kan de wartel zowel in het proces als in een aansluitkop of leiding aan het andere uiteinde van het proces worden aangesloten. | Geleverd zonder schroefdraad voor permanente installatie in het proces door middel van lassen. Specificeer als 'WELD' voor de draadmaat in de bestelcode. | Voor aansluiting op een flens in het proces, zie Optionele flenzen voor meer informatie over de standaard beschikbare flenzen. |
| Maat 1 (1/8" Draad of vergelijkbaar) | Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) |
|---|---|---|
| Standaard maat schroefdraad | Standaard maat schroefdraad | Standaard maat schroefdraad |
| 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT |
| Alternatieve schroefdraad maat | Alternatieve schroefdraad maat | Alternatieve schroefdraad maat |
| M8x1.0, 3/8" UNF-24 | M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT |
| M10x1.0, 7/16" UNF-24 | M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||
| Maat 4 (3/4" Draad of vergelijkbaar) | ||
| Standaard maat schroefdraad | ||
| 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Alternatieve schroefdraad maat | ||
| M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| Afdichtmateriaal | Code | Kleur | Voorbeeld | Temperatuurbereik | Herbruikbaar | Materiaaldefinitie en eigenschappen |
|---|---|---|---|---|---|---|
| Neopreen | N | Groen |  |
-40°C tot +90°C | Yes | Synthetisch rubber op basis van polychloropreen. De elastische eigenschappen van het polymeer worden versterkt door vulkanisatie. Het is veel beter bestand tegen hitte, licht, oxidatie en petroleum dan gewoon rubber. |
| Viton® | V | Bruin |  |
-40°C tot +225°C (met tussenpozen tot +285°C) |
Yes | Fluorelastomeer. Bestand tegen koolwaterstoffen, corrosieve chemicaliën en aardolie. Oplosmiddel-, zuur- en basebestendig. Lage permeatiesnelheid. Mechanisch robuust bij hoge temperaturen. |
| PTFE | T | Wit |  |
-200°C tot +250°C | Yes | Polytetrafluorethyleen. Door de FDA goedgekeurde kwaliteit volgens Titel 21-CFR 17. 1550 en goedgekeurd volgens US Pharmacopoeia Class VI. Heeft gladde, niet-bevochtigende, hydrofobe oppervlakken die bestand zijn tegen de opbouw van biofilm en de laagste wrijvingscoëfficiënt van elk vast materiaal. Lage thermische overdracht. |
| Lava | L | Grijze steen |  |
-200°C tot +870°C | No | Natuurlijk magnesiumsilicaat (speksteen, speksteen of steentalk). Verplettert tot een poeder wanneer het wordt samengedrukt. Hygroscopisch. Poreus tot lichte gassen. Ongeschikt voor gebruik met vloeibare media en in de meeste vacuümtoepassingen. |
| Stijl A (Supplied as STANDAARD) | Omschrijving | Stijl 'B' (Alternative cap) | Omschrijving |
|---|---|---|---|
 STANDAARD |
Standaard fitting met enkele draad voor directe montage in het proces |  |
Standaardkoppeling met een verlengstuk met schroefdraad type B voor aansluiting op een beschermslang/behuizingskop. De schroefdraadvorm is dezelfde als de processchroefdraad, tenzij anders aangegeven. Als een andere draadvorm nodig is, geef dit dan aan na de ‘B’ in de bestelcode, bijvoorbeeld: Als een B kap wordt gebruikt met een lasnekfitting, moet de schroefdraadvorm worden gespecificeerd. |
| Stijl | Voorbeeld | Onderdeel | Maximaal Mogelijke Procesaansluiting |
Buitendiameter | Hoogte |
|---|---|---|---|---|---|
| KF FLENS |  |
KF16 | Maat 2 | 30mm | 5.08mm |
| KF25 | Maat 3 | 40mm | 5.08mm | ||
| CF FLENS | |
DN16CF | Maat 3 | 33.8mm | 7.6mm |
| DN25CF | Maat 4 | 54.0mm | 11.9mm | ||
CF-flenzen zijn van het niet-roteerbare (vaste) type en voldoen aan ISO3669-2017.
KF-flenzen voldoen aan de ISO 2861 specificatie.
Vele andere stijlen flenzen zijn beschikbaar op aanvraag (DIN, JIS, ANSI, etc.), neem contact op met TC voor meer informatie.
Afmeting Body, drukgids 1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
Bare wires - Max 230°C rated
| Procesaansluiting | No. of Wires |
Maat 1 (1/8") | No. of Wires |
Maat 2 (1/4") | No. of Wires |
Maat 3 (1/2") | No. of Wires |
Maat 4 (3/4") | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afdichtmiddel | L | N | T | V | L | N | T | V | L | N | T | V | L | T | V | ||||
| Draad Maat - AWG | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
||||||||||||||||||
| 24 | 2, 4 | 400 | 250 | 250 | 250 | 2, 4 | 400 | 250 | 250 | 250 | |||||||||
| 20 | |||||||||||||||||||
| 18 | 2, 3, 4, 6, 8 | 700 | 400 | 250 | 450 | ||||||||||||||
| 14 | 2, 4 | 6, 8, 12 | 550 | 250 | 350 | ||||||||||||||
| 8 | 2, 4 | ||||||||||||||||||
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.
| Maat 1 (1/8" Draad of vergelijkbaar) | Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | |
|---|---|---|---|
 |
 |
 |
|
| Maat 4 (3/4" Draad of vergelijkbaar) | |||
 |
|||
