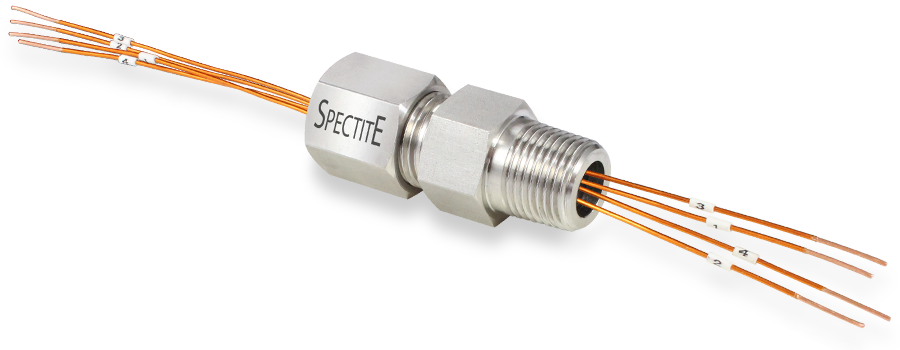

Serie WFS Druk- en vacuümdoorvoeren voor Kapton® -draden
Advies nodig bij het kiezen
van een doorvoer?
Neem contact met ons op:
0495-513750 of stuur ons een e-mail
Als er meerdere draden door een drukgrens moeten, kunnen de doorvoeren uit de WFS-serie een efficiënte afdichting bieden zonder epoxy of andere niet-regelbare bevestigingsmethoden.
Geleverd met Kapton® geïsoleerde draden. Verkrijgbaar als koperdraden of thermokoppeldraden.
Serie WFS doorvoeren dichten draden af met een diameter van 0,5 mm tot 3,2 mm (24 AWG tot 8 AWG). Er zijn vier behuizingsmaten (1 tot 4) met 1/8“, 1/4”, 1/2“ en 3/4” procesaansluitingen met BSPT (conisch gas of DIN 2999 'R') en NPT schroefdraad samen met ISO, SAE en UNF schroefdraad zoals aangegeven in de Doorvoermaten sectie.

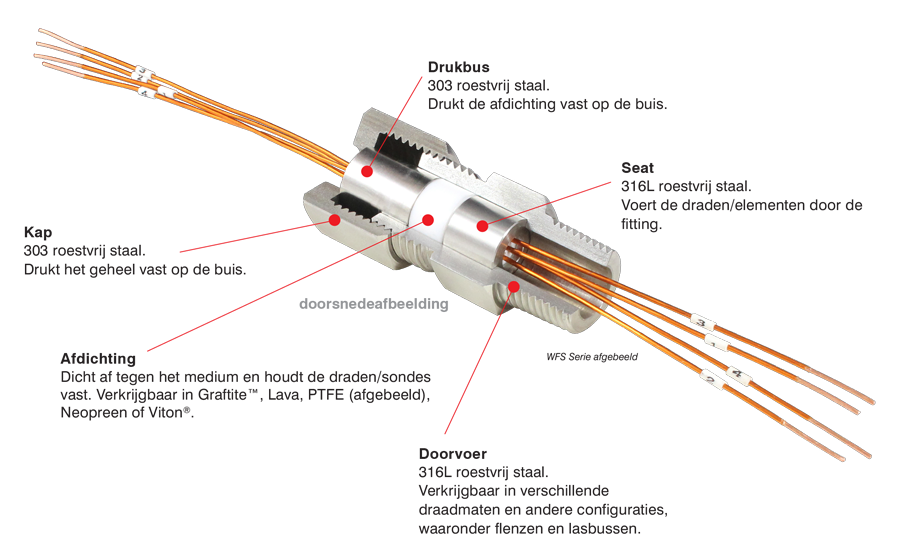

Spectite® doorvoeren zijn ontworpen voor eenvoudige montage en installatie. Draden kunnen aangepast, verwijderd en vervangen worden wanneer ze niet onder druk of vacuüm staan.
- Afdichting op Kapton® geïsoleerd koper of thermokoppeldraad
- Drukbereik: Vacuüm tot 700 bar
- Temperatuurbereik: -200°C tot +230°C
- 316L RVS bevochtigde delen
- Keuze uit vijf afdichtingsmaterialen
- De individuele draden kunnen zonder volledige demontage worden vervangen
- Herbruikbare fitting - afdichting en interne componenten vervangbaar
- ATEX / IECEx / EACEx gecertificeerde versies beschikbaar, neem contact met ons op voor meer informatie
| Standaard carrosseriestijl (A-kap) | Verlengstuk met schroefdraad (B-kap) | Lasbus | Flenzen |
|---|---|---|---|
 |
 |
 |
 |
| Standaard Type geschikt voor de meeste toepassingen. | Hiermee kan de wartel zowel in het proces als in een aansluitkop of leiding aan het andere uiteinde van het proces worden aangesloten. | Geleverd zonder schroefdraad voor permanente installatie in het proces door middel van lassen. Specificeer als 'WELD' voor de draadmaat in de bestelcode. | Voor aansluiting op een flens in het proces, zie Optionele flenzen voor meer informatie over de standaard beschikbare flenzen. |
| Maat 1 (1/8" Draad of vergelijkbaar) | Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) |
|---|---|---|
| Standaard maat schroefdraad | Standaard maat schroefdraad | Standaard maat schroefdraad |
| 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT |
| Alternatieve schroefdraad maat | Alternatieve schroefdraad maat | Alternatieve schroefdraad maat |
| M8x1.0, 3/8" UNF-24 | M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT |
| M10x1.0, 7/16" UNF-24 | M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||
| Maat 4 (3/4" Draad of vergelijkbaar) | ||
| Standaard maat schroefdraad | ||
| 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Alternatieve schroefdraad maat | ||
| M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| Afdichtmateriaal | Code | Kleur | Voorbeeld | Temperatuurbereik | Herbruikbaar | Materiaaldefinitie en eigenschappen |
|---|---|---|---|---|---|---|
| Neopreen | N | Groen |  |
-40°C tot +90°C | Yes | Synthetisch rubber op basis van polychloropreen. De elastische eigenschappen van het polymeer worden versterkt door vulkanisatie. Het is veel beter bestand tegen hitte, licht, oxidatie en petroleum dan gewoon rubber. |
| Viton® | V | Bruin |  |
-40°C tot +225°C (met tussenpozen tot +285°C) |
Yes | Fluorelastomeer. Bestand tegen koolwaterstoffen, corrosieve chemicaliën en aardolie. Oplosmiddel-, zuur- en basebestendig. Lage permeatiesnelheid. Mechanisch robuust bij hoge temperaturen. |
| PTFE | T | Wit |  |
-200°C tot +250°C | Yes | Polytetrafluorethyleen. Door de FDA goedgekeurde kwaliteit volgens Titel 21-CFR 17. 1550 en goedgekeurd volgens US Pharmacopoeia Class VI. Heeft gladde, niet-bevochtigende, hydrofobe oppervlakken die bestand zijn tegen de opbouw van biofilm en de laagste wrijvingscoëfficiënt van elk vast materiaal. Lage thermische overdracht. |

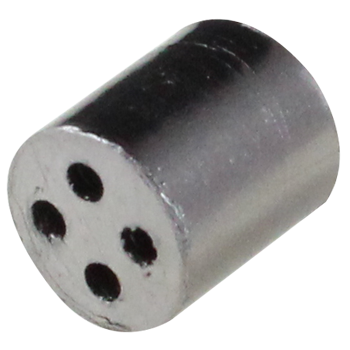

| Graftite™ | G | Grijs zwart |  |
-200°C tot +550°C (tot +870°C in een reducerende atmosfeer hier) |
No | Grafiet 98% zuiverheid. Ondoordringbaar voor gassen en vloeistoffen. Bestand tegen de meeste media, niet 'bevochtigd' door gesmolten metalen of zouten. Asbestvrij. Geen veroudering of verbrossing. Goede weerstand tegen thermische schokken. Geleidend materiaal (niet elektrisch geïsoleerd). |
| Lava | L | Grijze steen |  |
-200°C tot +870°C | No | Natuurlijk magnesiumsilicaat (speksteen, speksteen of steentalk). Verplettert tot een poeder wanneer het wordt samengedrukt. Hygroscopisch. Poreus tot lichte gassen. Ongeschikt voor gebruik met vloeibare media en in de meeste vacuümtoepassingen. |
| Stijl A (Supplied as STANDAARD) | Omschrijving | Stijl 'B' (Alternative cap) | Omschrijving |
|---|---|---|---|
 STANDAARD |
Standaard fitting met enkele draad voor directe montage in het proces |  |
Standaardkoppeling met een verlengstuk met schroefdraad type B voor aansluiting op een beschermslang/behuizingskop. De schroefdraadvorm is dezelfde als de processchroefdraad, tenzij anders aangegeven. Als een andere draadvorm nodig is, geef dit dan aan na de ‘B’ in de bestelcode, bijvoorbeeld: Als een B kap wordt gebruikt met een lasnekfitting, moet de schroefdraadvorm worden gespecificeerd. |
| Stijl | Voorbeeld | Onderdeel | Maximaal Mogelijke Procesaansluiting |
Buitendiameter | Hoogte |
|---|---|---|---|---|---|
| KF FLENS |  |
KF16 | Maat 2 | 30mm | 5.08mm |
| KF25 | Maat 3 | 40mm | 5.08mm | ||
| CF FLENS | |
DN16CF | Maat 3 | 33.8mm | 7.6mm |
| DN25CF | Maat 4 | 54.0mm | 11.9mm | ||
CF-flenzen zijn van het niet-roteerbare (vaste) type en voldoen aan ISO3669-2017.
KF-flenzen voldoen aan de ISO 2861 specificatie.
Vele andere stijlen flenzen zijn beschikbaar op aanvraag (DIN, JIS, ANSI, etc.), neem contact op met TC voor meer informatie.
Afmeting Body, drukgids 1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
Kapton® insulated wires - Max 230°C rated
| Procesaansluiting | Aantal elementen |
Maat 1 (1/8") | Aantal elementen |
Maat 2 (1/4") | Aantal elementen |
Maat 3 (1/2") | Aantal elementen |
Maat 4 (3/4") | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afdichtmiddel | ||||||||||||||||||||||||
| G* | L | N | T | V | G* | L | N | T | V | G* | L | N | T | V | G* | L | T | V | ||||||
| Draad Maat | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel 1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
|||||||||||||||||||||||
| AWG | dia. (mm) | |||||||||||||||||||||||
| 24 Cu or T/C | 0.5 | 2, 4 | 300 | 400 | 250 | 250 | 250 | 2, 4 | 300 | 400 | 250 | 250 | 250 | |||||||||||
| 20 Cu or T/C | 0.8 | 2, 4 | 700 | 700 | 400 | 250 | 450 | 6, 8, 12 | 550 | 550 | 250 | 350 | ||||||||||||
| 18 Cu | 1.0 | |||||||||||||||||||||||
| 16 Cu | 1.3 | |||||||||||||||||||||||
| 14 Cu | 1.6 | 4, 6, 8 | ||||||||||||||||||||||
| 12 Cu | 2.0 | |||||||||||||||||||||||
| 10 Cu | 2.5 | 2, 4 | ||||||||||||||||||||||
| 8 Cu | 3.2 | 3 | ||||||||||||||||||||||
* Graftite™ afdichtmiddelen zijn geleidend. Wees extra voorzichtig waar hoge spanningen aanwezig zijn. Neem contact op met TC voor meer informatie.
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.
Current ratings for Kapton® insulated koper wire:
| Wire Size (AWG) | 24 | 20 | 18 | 16 | 14 | 12 | 10 | 8 |
|---|---|---|---|---|---|---|---|---|
| Max. current rating (A) at 230°C 600V AC / 850V DC max. | 5 | 9 | 13 | 17 | 24 | 30 | 40 | 55 |
| Maat 1 (1/8" Draad of vergelijkbaar) | Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | |
|---|---|---|---|
 |
 |
 |
|
| Maat 4 (3/4" Draad of vergelijkbaar) | |||
 |
|||
