Serie HF Verzegelde buizen met hoge dichtheid voor maximaal 60 draden

Advies nodig bij het kiezen
van een doorvoer?

Neem contact met ons op:
0495-513750 of stuur ons een e-mail

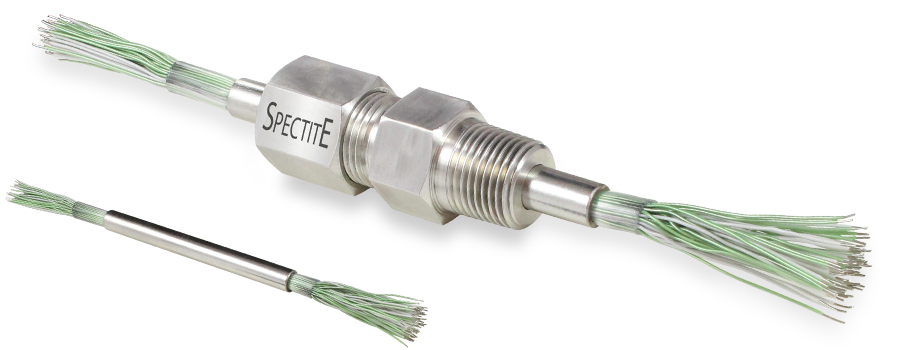

Een met FEP beklede, roestvaststalen buis wordt over meerdere, geïsoleerde, eenaderige koper- of thermokoppeldraden gewikkeld tot een doorlopende, dichte doorvoerbuis met een hoge dichtheid en tot 60 draden. Deze worden gebruikt voor thermokoppels, weerstandsthermometers en laagspanningsinstrumenten. De buis wordt meestal gemonteerd in een Serie PF of MF doorvoer. Serie HF doorvoeren worden gemaakt met door de klant gespecificeerde draadlengtes..

Epoxy's en andere afdichtingsmiddelen worden niet gebruikt bij de constructie van HF doorvoeren. afgedichte buizen. Ze zijn geschikt voor gebruik waar uitgassing niet is toegestaan. De thermokoppelparen zijn verkrijgbaar met of zonder aansluitingen. Neem contact met ons op voor meer informatie.

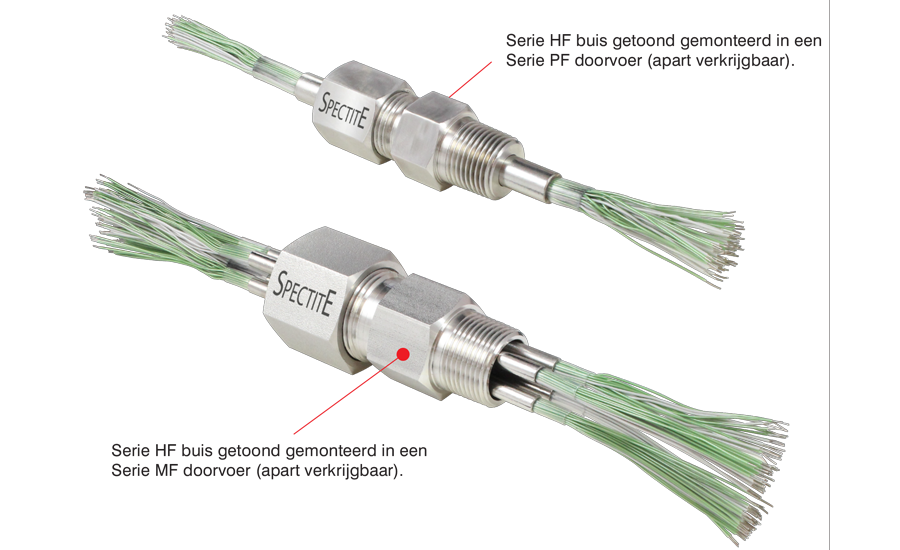

Monteren van één buis in een Serie PF of PSF doorvoer, afzonderlijk verkrijgbaa
Meerdere buizen worden gemonteerd in een Serie MF of MSF doorvoer, afzonderlijk verkrijgbaa
Bespaart tijd en kosten door meerdere sensordraden als één element door een doorvoer te voeren
Afgedichte buizen met doorlopende, meervoudig geïsoleerde geleiders
Roestvrijstalen buizen (316L) worden afgedicht zonder inbedden, epoxy of lijm
Draden van thermokoppelmateriaal van koper
Max. stroomsterkte per draad 500mA bij 100Vdc
drukbereik: Vacuüm tot 350 bar met lage leksnelheid
Temperatuurbereik: -40°C tot +125°C
4 buismaten met 12, 24, 40 of 60 maat 24AWG koperen of thermokoppel draden
ATEX / IECEx / EACEx gecertificeerde versies beschikbaar, neem contact met ons op voor meer informatie

Thermokoppel paren Paren gebundeld en genummerd als paar.			RTD Draden Draden gebundeld en genummerd per drie of vier.		Standaard koperen 'Triples' Draden gebundeld als 'triples' waarbij elke triple genummerd is en 1 rode, 1 witte en 1 andere kleur bevat, zoals hieronder weergegeven.
Thermokoppel type	IEC 60584.3	ANSI MC96.1	3 draad	4 draad	Number of Draads	12 draad	24 draad	40 draad	60 draad
Thermokoppel type	IEC	ANSI	RTD3	RTD4	Onderdeel	STD	STD	STD	STD
K	Groen	Geel	Rood	Rood	Triple 1	Geel	Geel	Geel	Geel
K	Wit	Rood	Rood	Rood	Triple 2	Blauw	Blauw	Blauw	Blauw
T	Bruin	Wit	Wit	Wit	Triple 3	Zwart	Zwart	Zwart	Zwart
T	Wit	Rood		Wit	Triple 4	Groen	Groen	Groen	Groen
J	Zwart	Blauw			Triple 5		Bruin	Bruin	Bruin
J	Wit	Rood			Triple 6		Lila	Lila	Lila
N	Roze	Oranje			Triple 7		Oranje	Oranje	Oranje
N	Wit	Rood			Triple 8		Roze	Roze	Roze
R/S	Oranje	Zwart			Triple 9			Geel	Geel
R/S	Wit	Rood			Triple 10			Blauw	Blauw
E	Paars	Lila			Triple 11			Zwart	Zwart
E	Wit	Rood			Triple 12			Groen	Groen
					Triple 13			Bruin	Bruin
Instrument paren					Triple 14				Lila
Paren gebundeld en genummerd als paar.					Triple 15				Oranje
Materiaal	Onderdeel	Kleuren			Triple 16				Roze
Koper	CU2	Rood			Triple 17				Geel
		Wit			Triple 18				Blauw
Paren gebundeld en genummerd als paar.					Triple 19				Zwart
Paren gebundeld en genummerd als paar.					Triple 20				Groen

Aantal draden/buizen Afmetingen (mm)
Type	HF12	HF24	HF40	HF60
Aantal draden	12	24	40	60
Buis diameter (mm)	4.5	6.0	8.0	10.0
Buis lengte (mm)	80	100	100	100

Aanvraagformulier - Verzegelde buizen met hoge dichtheid voor maximaal 60 draden

1. Doorvoer Type

2. Aantal draden en Materiaaltype²

3. Elementen Diameter

3. Draadlengte KAP ZIJDE¹

4. Draadlengte PROCESZIJDE¹

5. Kleucodering

6. Aantal benodigd

De draadlengtes aan elke kant van de verzegelde buis zijn de gespecificeerde draadlengtes en omvatten niet de lengte van de metalen buis. Afmetingen van de verzegelde buis staan in de tabel hieronder.
Het aantal draden verwijst naar het totaal aantal enkele draden, zowel koper- als thermokoppeldraden die door elke maat van de verzegelde buis gaan. Elke serie HF assemblage kan, indien gewenst, gespecificeerd worden met een combinatie van koperdraden en thermokoppel paren.

Aanvullende informatie

Als u niet zeker bent over de specificatie van de fitting die u nodig hebt, gebruik dan het vak hieronder om ons te vertellen over uw toepassing en een van onze ervaren technici zal contact met u opnemen.

Gebruik anders de keuzelijsten en wij zorgen ervoor dat u een offerte toegestuurd krijgt.
