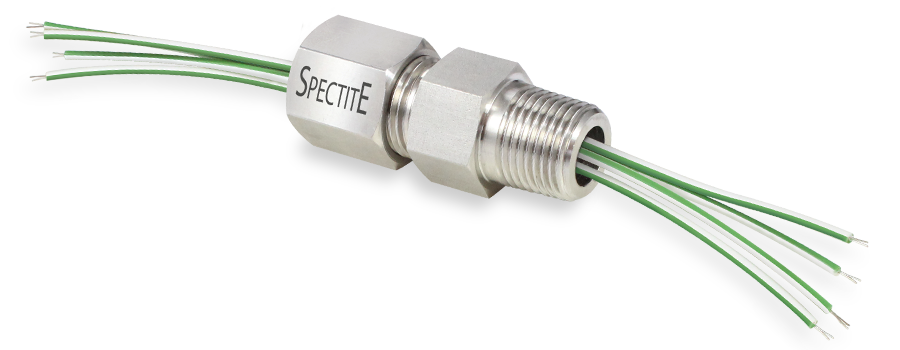

Serie ASF Druk- en vacuümafgedichte doorvoeren voor autoclaafsensoren
Advies nodig bij het kiezen
van een doorvoer?
Neem contact met ons op:
0495-513750 of stuur ons een e-mail
Deze doorvoeren zijn ontworpen voor gebruik in sterilisatie- en samengestelde autoclaaftoepassingen, voor het afdichten van meerdere sensoren instrumentatiekabels die een behuizing verlaten.
Doorvoeren van de serie ASF sluiten thermokoppelparen af die geïsoleerd zijn in een PTFE-kabel die gas-, stoom- en waterdicht is. Verkrijgbaar in thermokoppel types K, J, T en N
Er zijn drie doorvoermaten (2 tot 4) 1/4", 1/2" en 3/4" procesaansluitingen met BSPT (conisch gas van DIN 2999 'R') en NPT schroefdraad samen met ISO, SAE en UNF schroefdraad zoals weergegeven in de tabel sectie 3.
Spectite® koppelingen zijn ontworpen voor gebruiksgemak bij installatie. Elementen kunnen worden aangepast, verwijderd en vervangen wanneer het proces niet onder druk of vacuüm staat.
De thermokoppelparen zijn verkrijgbaar met of zonder aansluitingen. Neem contact met ons op voor meer informatie.
- Afdichting op PTFE single shot thermokoppeldraden
- Onderdompelingslengte van het element kan eenvoudig worden aangepast
- Doorvoer in drie maten
- Drukbereik: Vacuüm tot 3 bar
- Temperatuurbereik: -40°C tot +225°C

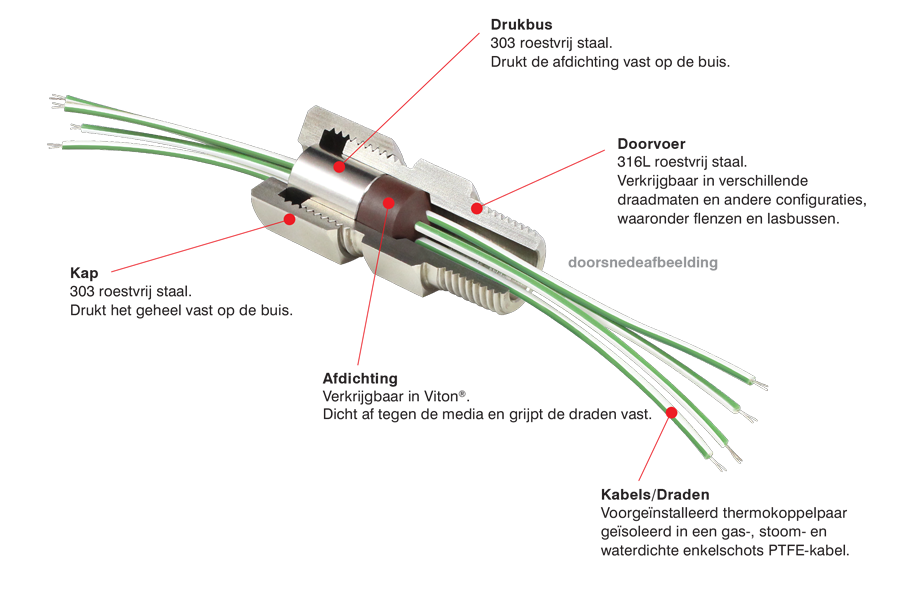

- 316L RVS bevochtigde delen (zie afbeelding hierboven)
- Herbruikbare en vervangbare interne componenten
| Standaard carrosseriestijl (A-kap) | Verlengstuk met schroefdraad (B-kap) | Lasbus | Flenzen |
|---|---|---|---|
 |
 |
 |
 |
| Standaard Type geschikt voor de meeste toepassingen. | Hiermee kan de wartel zowel in het proces als in een aansluitkop of leiding aan het andere uiteinde van het proces worden aangesloten. | Geleverd zonder schroefdraad voor permanente installatie in het proces door middel van lassen. Specificeer als 'WELD' voor de draadmaat in de bestelcode. | Voor aansluiting op een flens in het proces, zie Optionele flenzen voor meer informatie over de standaard beschikbare flenzen. |
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) |
|---|---|---|
| Standaard maat schroefdraad | Standaard maat schroefdraad | Standaard maat schroefdraad |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT |
| Alternatieve schroefdraad maat | Alternatieve schroefdraad maat | Alternatieve schroefdraad maat |
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 |
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 |
| Afdichtmateriaal | Code | Kleur | Voorbeeld | Temperatuurbereik | Herbruikbaar | Materiaaldefinitie en eigenschappen |
|---|---|---|---|---|---|---|
| Viton® | V | Bruin |  |
-40°C tot +225°C (met tussenpozen tot +285°C) |
Yes | Fluorelastomeer. Bestand tegen koolwaterstoffen, corrosieve chemicaliën en aardolie. Oplosmiddel-, zuur- en basebestendig. Lage permeatiesnelheid. Mechanisch robuust bij hoge temperaturen. |
| Stijl A (Supplied as STANDAARD) | Omschrijving | Stijl 'B' (Alternative cap) | Omschrijving |
|---|---|---|---|
 STANDAARD |
Standaard fitting met enkele draad voor directe montage in het proces |  |
Standaardkoppeling met een verlengstuk met schroefdraad type B voor aansluiting op een beschermslang/behuizingskop. De schroefdraadvorm is dezelfde als de processchroefdraad, tenzij anders aangegeven. Als een andere draadvorm nodig is, geef dit dan aan na de ‘B’ in de bestelcode, bijvoorbeeld: Als een B kap wordt gebruikt met een lasnekfitting, moet de schroefdraadvorm worden gespecificeerd. |
| Stijl | Voorbeeld | Onderdeel | Maximaal Mogelijke Procesaansluiting |
Buitendiameter | Hoogte |
|---|---|---|---|---|---|
| KF FLENS |  |
KF16 | Maat 2 | 30mm | 5.08mm |
| KF25 | Maat 3 | 40mm | 5.08mm | ||
| KF40 | Maat 5 | 55mm | 5.08mm | ||
| KF50 | Maat 5 | 75mm | 5.08mm | ||
| CF FLENS | |
DN16CF | Maat 3 | 33.8mm | 7.6mm |
| DN25CF | Maat 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Maat 5 | 69.9mm | 12.7mm | ||
| DN50CF | Maat 5 | 85.7mm | 16.0mm | ||
| DN63CF | Maat 5 | 114.3mm | 17.3mm |
CF-flenzen zijn van het niet-roteerbare (vaste) type en voldoen aan ISO3669-2017.
KF-flenzen voldoen aan de ISO 2861 specificatie.
Vele andere stijlen flenzen zijn beschikbaar op aanvraag (DIN, JIS, ANSI, etc.), neem contact op met TC voor meer informatie.
Afmeting Body, drukgids 1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Aantal elementen |
Maat 2 (1/4") | Aantal elementen |
Maat 3 (1/2") | Aantal elementen |
Maat 4 (3/4") | |
|---|---|---|---|---|---|---|---|
| Afdichtmiddel | V | V | V | ||||
| Wire Size (dia)3 | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel 1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
||||||
| Conductor | Overall | ||||||
| 0.376mm | 2.3mm | 1 tot 4 | 3 bar | 1 tot 8 | 3 bar | 1 tot 24 | 3 bar |
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere typen procesaansluitingen beschikbaar.
- De getoonde elementdiameters zijn de gangbare maten die routinematig worden gevraagd voor algemene industriële toepassingen. Andere maten zijn leverbaar tussen de aangegeven minimale en maximale diameters.
Blanke (niet geboorde) afdichtingen zijn ook verkrijgbaar voor serie ASF doorvoeren. Wanneer een blanco afdichting nodig is, moet in de bestelcode in plaats van een elementdiameter het woord 'Blanco' worden ingevoegd. Doorvoeren met blanke afdichtingen zijn niet drukbestendig.
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) |
|---|---|---|
 |
 |
 |
| Afbeelding | Omschrijving | Beschikbare kleurcoderingen |
|---|---|---|
 |

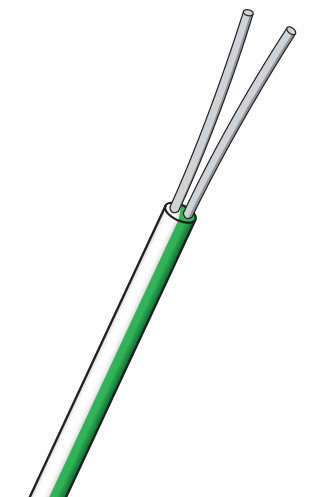

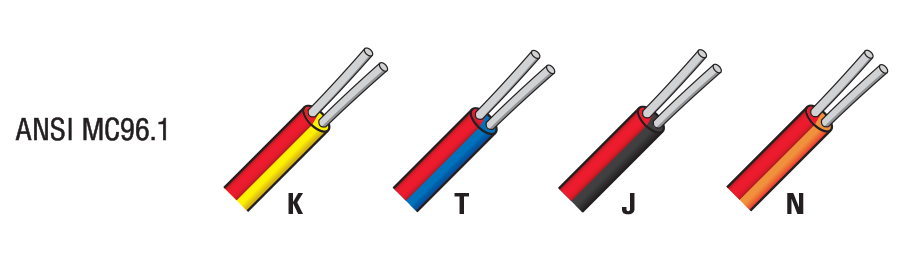

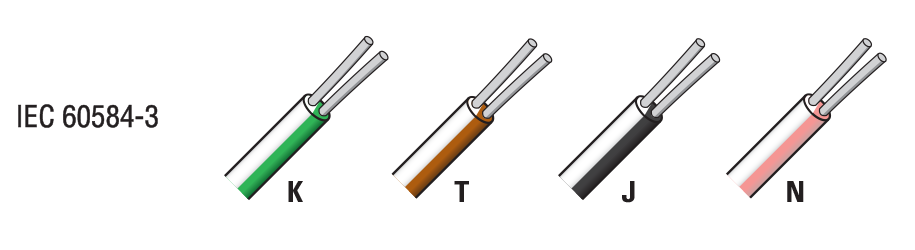

Verkrijgbaar in thermokoppels van het type K, J, T en N. Deze kabel bestaat uit een paar massieve thermokoppelgeleiders met een diameter van 1/0,376 mm (27AWG) omhuld door een 'single shot' PTFE-isolatie (ronde constructie, totale diameter 2,3 mm). PTFE 'single shot' kabels zijn gas-, stoom- en waterdicht, waardoor ze ideaal zijn voor toepassingen in autoclaven. Standaard geleverd volgens IEC-kleurcodes, maar ANSI-kleuren zijn op aanvraag verkrijgbaar. |
 |
 |
