Serie EFP Doorvoeren voor hoogspanningselektroden (8kV) met PEEK
Advies nodig bij het kiezen
van een doorvoer?
Neem contact met ons op:
0495-513750 of stuur ons een e-mail
De integrale elektrode in deze doorvoeren maakt het mogelijk om spanningen tot 8 kV door te voeren in proceskasten, autoclaven, vacuümovens en reactorvaten tot elektrische verwarmers, elektromotoren en andere apparaten die een hoge stroomtoevoer nodig hebben.
Doorvoeren zijn verkrijgbaar met drie maten koperen elektroden van 40A, 100A en 200A bij maximaal 8kV. Ook roestvrijstalen en nikkel elektroden zijn mogelijk.
Doorvoeren met koperen elektroden hebben messing moeren en sluitringen. Roestvaststalen moeren en ringen worden gemonteerd op roestvaststalen en nikkel elektroden.

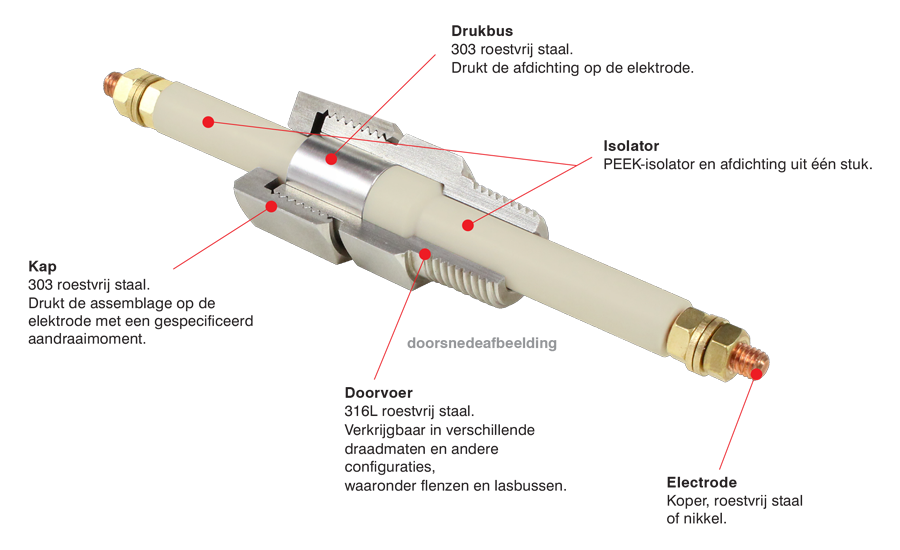

Verzegelde elektrodeassemblages van de serie EFP worden voorgespannen geleverd voor onmiddellijke installatie. De geïntegreerde isolatoren zijn gemaakt van PEEK.
PEEK (Polyetheretherketone) is een kunststof die wordt gebruikt in omgevingen zoals lucht- en ruimtevaart, olie en gas, voedselverwerking en halfgeleiderfabricage.
- PEEK-isolator en afdichting uit één stuk
- Koper, roestvrij staal of nikkel elektroden
- Doorvoer in drie maten
- Nominaal voor gebruik bij 8kV tot 200A
- Drukbereik: Vacuüm tot 500 bar
- Temperatuurbereik: -50°C tot +250°C
- 316L roestvrij staal body, 303 internal follower and cap; PEEK insulator
- Elektroden vooraf geïnstalleerd in de leiding en vastgedraaid, klaar voor installatie

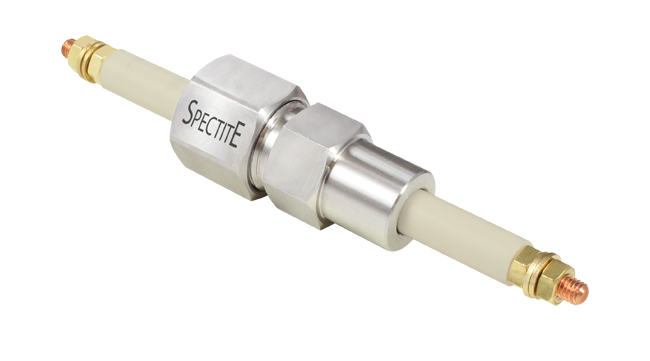

| Standaard carrosseriestijl (A-kap) | Verlengstuk met schroefdraad (B-kap) | Lasbus | Flenzen |
|---|---|---|---|
 |
 |
 |
 |
| Standaard Type geschikt voor de meeste toepassingen. | Hiermee kan de wartel zowel in het proces als in een aansluitkop of leiding aan het andere uiteinde van het proces worden aangesloten. | Geleverd zonder schroefdraad voor permanente installatie in het proces door middel van lassen. Specificeer als 'WELD' voor de draadmaat in de bestelcode. | Voor aansluiting op een flens in het proces, zie Optionele flenzen voor meer informatie over de standaard beschikbare flenzen. |
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) | |||
|---|---|---|---|---|---|
| Standaard maat schroefdraad | Electrode Diameter | Standaard maat schroefdraad | Electrode Diameter | Standaard maat schroefdraad | Electrode Diameter |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 3.2mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 6.35mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 12.7mm |
| Alternatieve schroefdraad maat | Alternatieve schroefdraad maat | Alternatieve schroefdraad maat | |||
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | |||
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 | |||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | |||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | |||||
| Stijl A (Supplied as STANDAARD) | Omschrijving | Stijl 'B' (Alternative cap) | Omschrijving |
|---|---|---|---|
 STANDAARD |

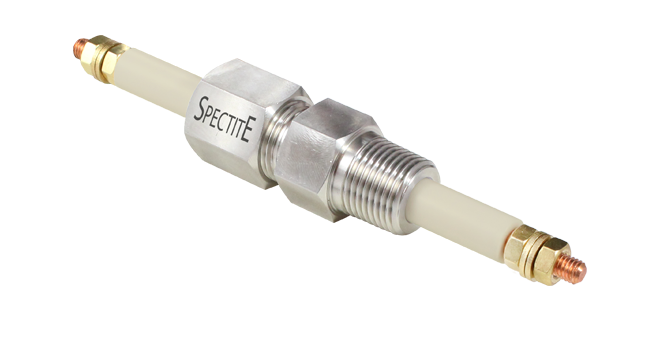

Standaard fitting met enkele draad voor directe montage in het proces |  |

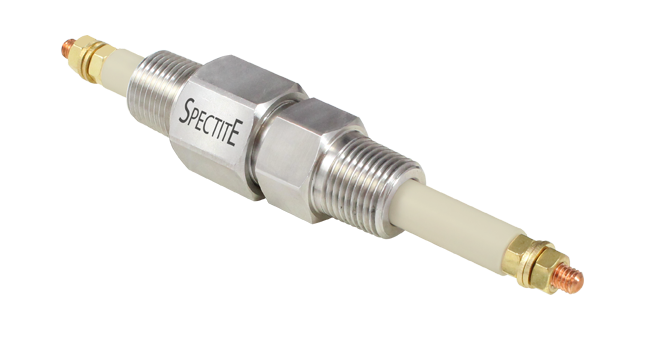

Standaardkoppeling met een verlengstuk met schroefdraad type B voor aansluiting op een beschermslang/behuizingskop. De schroefdraadvorm is dezelfde als de processchroefdraad, tenzij anders aangegeven. Als een andere draadvorm nodig is, geef dit dan aan na de ‘B’ in de bestelcode, bijvoorbeeld: Als een B kap wordt gebruikt met een lasnekfitting, moet de schroefdraadvorm worden gespecificeerd. |
| Stijl | Voorbeeld | Onderdeel | Maximaal Mogelijke Procesaansluiting |
Buitendiameter | Hoogte |
|---|---|---|---|---|---|

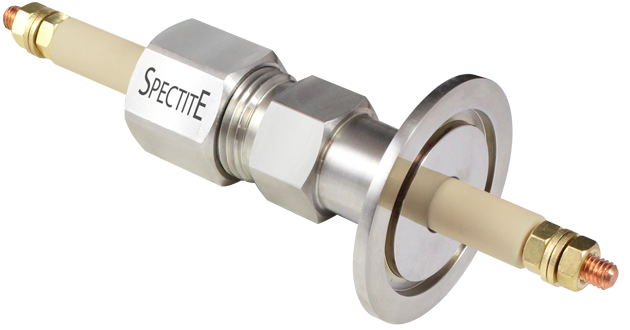

| KF FLENS | |
KF16 | Maat 2 | 30mm | 5.08mm |
| KF25 | Maat 3 | 40mm | 5.08mm | ||
| KF40 | Maat 5 | 55mm | 5.08mm | ||
| KF50 | Maat 5 | 75mm | 5.08mm | ||

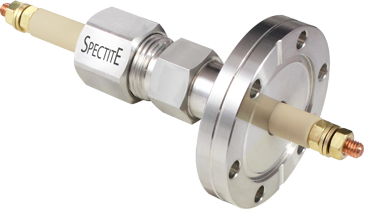

| CF FLENS |  |
DN16CF | Maat 3 | 33.8mm | 7.6mm |
| DN25CF | Maat 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Maat 5 | 69.9mm | 12.7mm | ||
| DN50CF | Maat 5 | 85.7mm | 16.0mm | ||
| DN63CF | Maat 5 | 114.3mm | 17.3mm |
CF-flenzen zijn van het niet-roteerbare (vaste) type en voldoen aan ISO3669-2017.
KF-flenzen voldoen aan de ISO 2861 specificatie.
Vele andere stijlen flenzen zijn beschikbaar op aanvraag (DIN, JIS, ANSI, etc.), neem contact op met TC voor meer informatie.
Afmeting Body, drukgids 1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Maat 2 (1/4") | Maat 3 (1/2") | Maat 4 (3/4") | ||
|---|---|---|---|---|---|
| Afdichtmiddel | PEEK | PEEK | PEEK | ||
| Maximale spanning | 8Kv | 8Kv | 8Kv | ||
| Electrode Materiaal | Electrode stroomwaarden | Electrode dia. (mm) | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing |
||
| koper 316 roestvrij staal nikkel |
40A 10A 15A |
3.2 | 500 | ||
| koper 316 roestvrij staal nikkel |
100A 15A 40A |
6.35 | 280 | ||
| koper 316 roestvrij staal nikkel |
200A 30A 80A |
12.7 | 220 | ||
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.

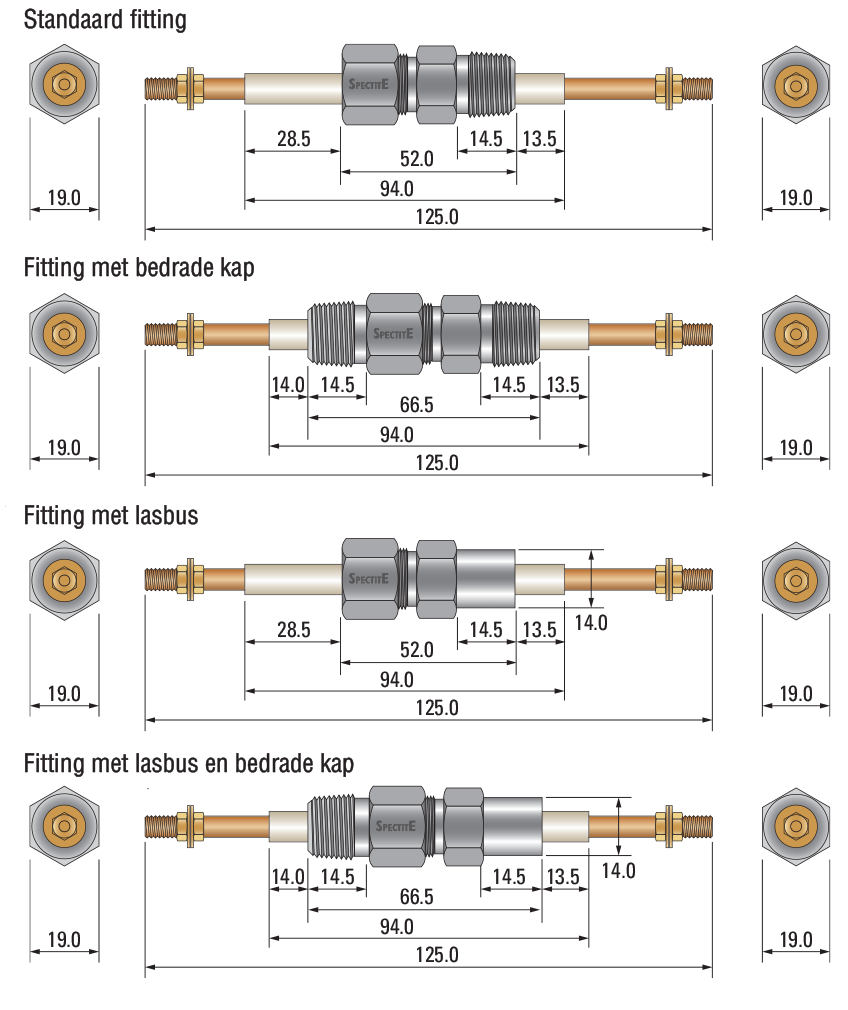

| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) |
|---|---|---|
 |
 |
 |
